河南盈磁销轴成套高频淬火设备

2021-03-01 00:00:00    来源:河南盈磁高中频加热设备    点击:109    喜欢:0

河南盈磁销轴成套高频淬火设备解决方案



根据贵公司提供的工件尺寸和要求,我公司做出以下方案,请贵公司根据实际情况酌定:

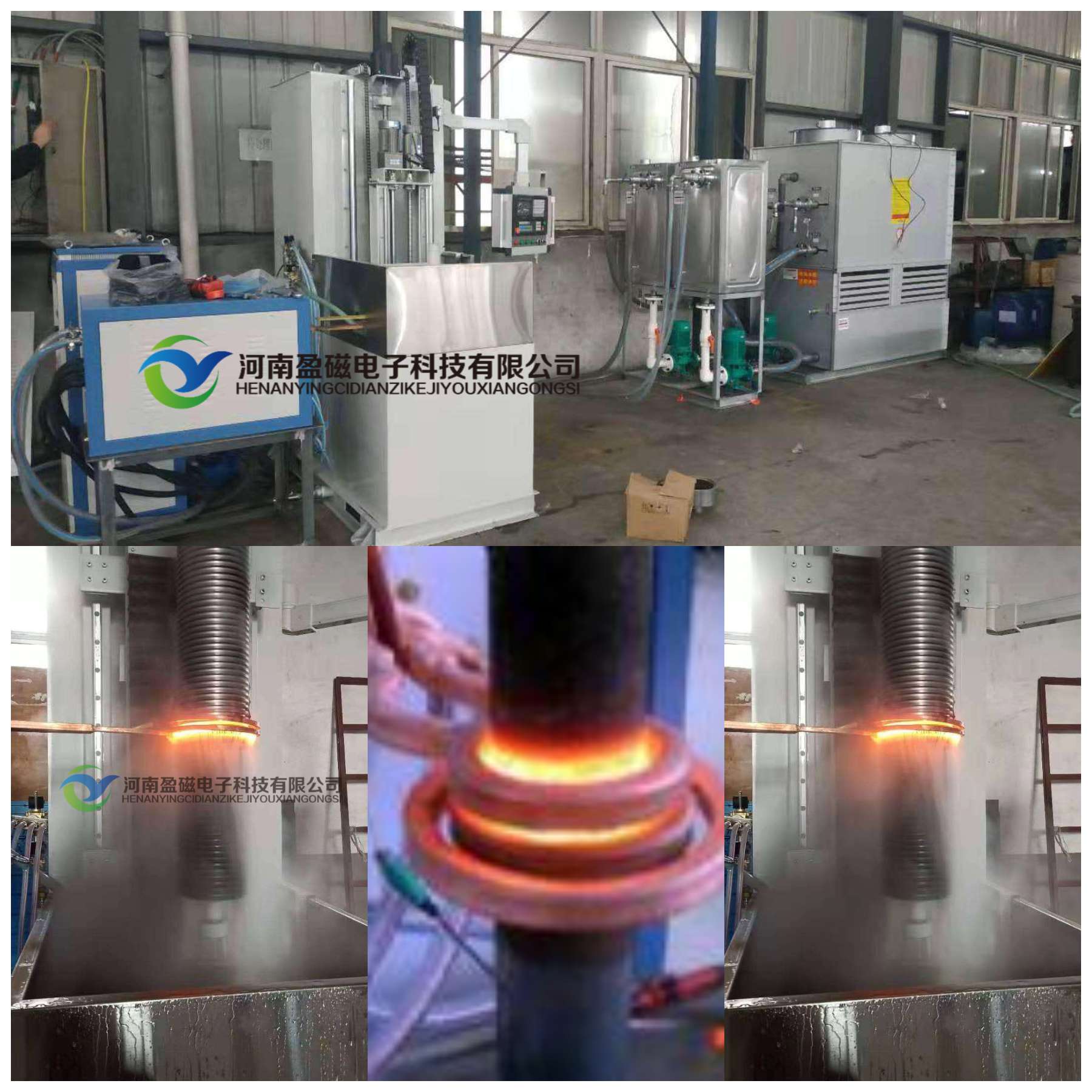

使用本公司频系列型号YCC-80的超音淬火设备,YCN-600数控淬火机床,YCB-10闭式冷却塔三部分组成。



一.YCC-80的超音淬火设备

超音频淬火设备突出优点:

1、 感应器做工精细,根据用户产品结构,设计制作感应器。

2、 设备频率可根据用户所加工工件要求,一般为15-40KHZ,适宜淬火层为1.5-3mm,淬硬层适中。硬度符合要求,工件变形量小。

3、 采用IGBT,国际先进器件,效率比老式可控硅中频提高20%,节电20%。

4、 本设备为串联谐振电路拓扑,感应器为隔离悬浮电压,安全;而可控硅中频为并联谐振,感应器为直接电压500V,如绝缘破损受潮,则有不安全之虑。

5、 本设备采用国际最先进的PWM控制,占功比调功,进网侧不用电抗器,不用前级调功可控硅。对电网和其他设备影响甚微;而可控硅中频,用电抗器平波,前级可控硅调功,谐波严重, 对电网和同网设备有较严重谐波干扰。

6、 本设备设有全面的闭环保护,保护速度为纳秒级:(1/1000000秒级)保证本设备主电路正常工作,主器件不损坏。可控硅式中频则常常烧坏昂贵的快速熔断器及可控硅。

7、 本设备设有全面的保护回路。如水温、水压、电压、电流等,确保设备正常工作。

8、 本设备加热速度快,生产效率高,易于机械化与自动化,可方便与下道工序设备衔接,实现同步、同节拍生产。

9、 本设备无可控硅中频的啸叫噪音。

10、 主要元器件供应厂家。

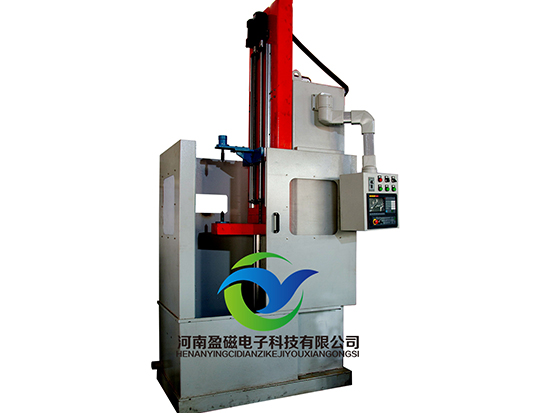

二/数控感应淬火机床

(简

  数控感应淬火机床是我公司研发的机电一体化设备,其技术性能在高效、节能、环保。

  本机床采用南京众大数控系统控制工位上下(淬火机床专用系统),能满足链轮、钢套、轴类零件、盘、销、小齿轮、轮毂轴承等零件的感应淬火工艺要求,具有连续、同时、分段连续、分段同时等淬火功能,特别适用于汽车、摩托车、工程机械、机床等行业的小件大批量感应热处理生产。


主要特点

感应淬火机床主要由机床床身、主轴组件、零件旋转机构、零件升降机构、数控系统、变压器调整机构、罩框等部分组成。

机床床身采用焊接结构,具有较好钢性。

滑动组件采用方形导轨,部分零件进行镀铬处理,避免出现生锈;

滑板部分采用铝合金板制作而成后进行氧化防锈处理,使用轻巧耐用抗腐蚀。

零件旋转采用异步电机驱动,通过减速机、同步带传动,通过变频调速可实现零件转速按工艺要求调整。

零件升降机构采用伺服电机驱动,滚珠丝杠、直线导轨,工位上升、下降自由控制,升降速度可按需求设定。

机床上配置有变压器调整架,通过调整,可保证感应器与工件位置准确。

淬火液水箱与机床一体,有主喷液和辅助喷液,满足工件特殊淬火工艺要求,机床罩框采用钢板焊制而成,并经特殊防锈处理。

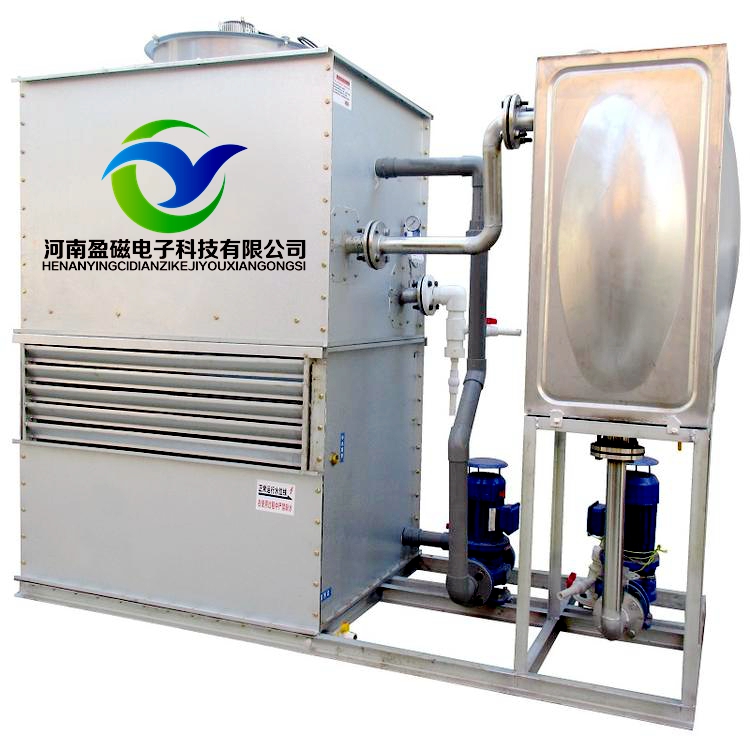

三.闭式冷却塔



1.闭式冷却塔的原理

闭式冷却塔利用两级冷却方式即:一级冷却采用风冷,依靠风对冷却器盘管进行冷却;二级冷却采用风冷和喷淋,在环境温度比较高时使用二级冷却,在风冷的同时喷淋系统将水淋到冷却器表面上,在水蒸发时能够带走盘管的热量,从而达到冷却效果。

2.闭式冷却塔的优势

1. 循环冷却介质封闭循环,没有杂质进入,保证了介质的纯净;

2. 水循环的水使用软水,不结垢,不堵塞管路;

3. 占地面积小,可以根据需要移动、摆放;

4. 能耗小,操作简单。



四。售后服务承诺

1.技术售后服务:专业的工程师进行常年技术跟踪服务。

2.质保期12个月,提供终身维修,保养服务。

3.质保期内,正常使用中设备因质量问题造成设备损坏及元件损坏,卖方免费进行维修,更换损坏件,如用户使用操作不当发生故障,卖方免费进行维修且酌收元件成本费。

4.发生故障,卖方保证在接到买方通知后24小时内赶到买方现场进行处理。

5.根据买方要求及时优惠提供配零配件,确保卖方所供设备正常工作。

我们一贯的原则是: 不仅仅为用户提供性能优越、价格适中的设备,更重视为用户提供完美的工艺方案和及时周到的售后服务,这已成为我们的理念。
